GRUNDOPIT a GRUNDOCORE

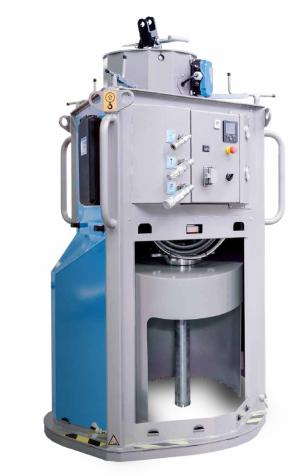

GRUNDOCORE VRTACÍ STROJE S JÁDROVÝMI KORUNKAMI

GRUNDOCORE VRTACÍ STROJE S JÁDROVÝMI KORUNKAMI

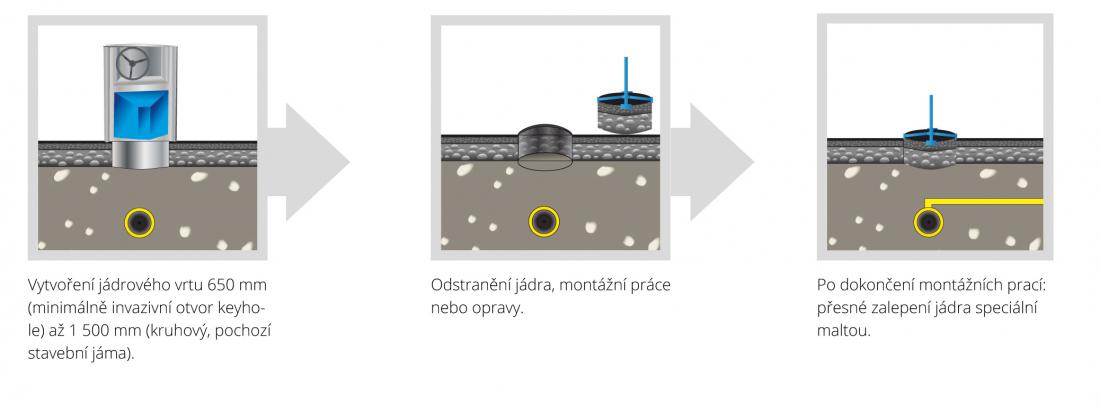

Kruhové stavební jámy umožňují rychlý přístup k podzemní infrastruktuře
bez klasických výkopových prací. Pro vytvoření těchto kruhových
stavebních jam se pomocí vrtacích strojů s jádrovými korunkami
GRUNDOCORE provede do povrchu z asfaltu, betonu nebo železobetonu
kruhový výřez. Jádro se čistě vyřízne a později ho lze znovu přesně
vsadit zpět, takže je povrch znovu trvale obnovený. Tímto způsobem
lze vytvářet minimálně invazivní otvory (keyhole) a vytvářet tak dokonce
pochozí kruhové stavební jámy.

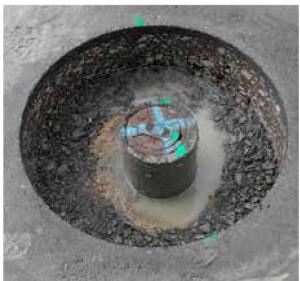

KRUHOVÁ STAVEBNÍ JÁMA METODA BUDOUCNOSTI

KRUHOVÁ STAVEBNÍ JÁMA METODA BUDOUCNOSTI

Důležitou výhodou kruhové stavební jámy oproti běžné hranaté
stavební jámě je dlouhodobá pevnost po opětovném
uzavření. Rozhodující vlastností je kruhový tvar.
U znovu uzavřených stavebních jam dochází např. vlivem
přejíždění nebo tepelné roztažnosti k silnému pnutí. U hranatých
stavebních jam se v rozích vyskytuje vysoké pnutí a
vznikají praskliny, které vyžadují další opravy. U kruhové
stavební jámy dochází ke stejnoměrnému rozložení pnutí a
pnutí je až čtyřikrát menší. Je dosaženo trvalého obnovení
krycí vrstvy a nevznikají následné náklady.

Rozložení pnutí okolo hranaté stavební jámy.Rozložení pnutí okolo kruhové stavební jámy.Hranatá stavební jáma – nevyhnutelné následné škody.Obnovený povrch.

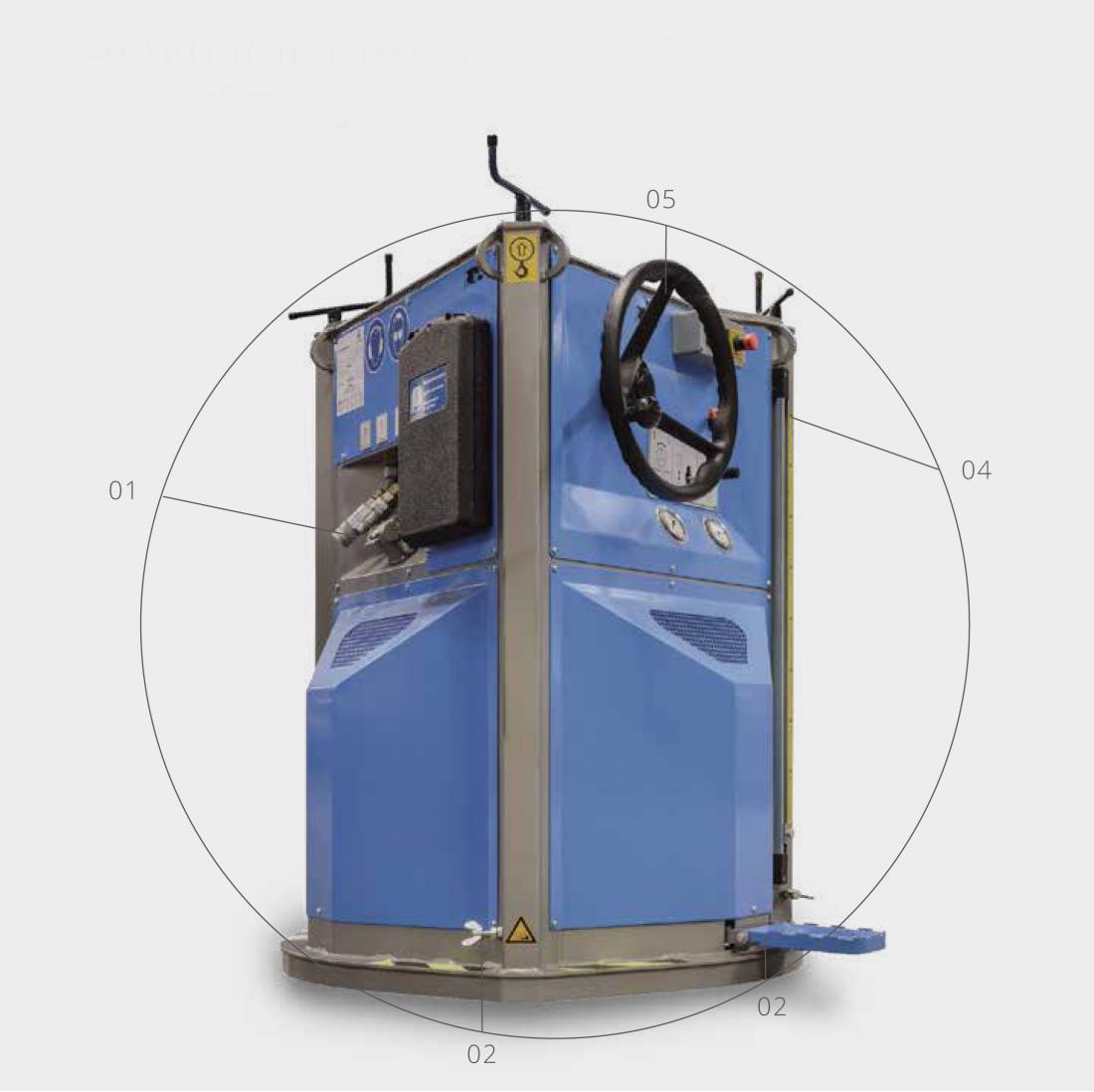

GRUNDOCORE 650/450 ZÁKLADNÍ STROJ

GRUNDOCORE 650/450 ZÁKLADNÍ STROJ

Nízké investiční a provozní náklady
Krátká doba přípravy, snadný transport
Vrtací korunky na asfalt nebo beton, volitelně také se
smíšeným osazením
Posuv hloubky vrtání pomocí velkého
ručního kola – zvedání a spouštění lze snadno
kontrolovat
Přípojka pro centrální přívod chladicí vody
Výkonové charakteristiky
Max. průměr vrtací korunky: 650 mm
Max. hloubka vrtání: 450 mm
Max. rotace: 200 ot/min
01 Nastavení otáček prostřednictvím přívodu oleje –
nejjednodušší řízení, robustní
02 3 výškově nastavitelné opěrné patky (250 mm) –
jednoduché vyrovnání korunkového vrtacího stroje
03 Zapnutí/vypnutí rotace pomocí pedálu –
ergonomické, bezpečné ovládání
04 Mechanicky nastavitelný ukazatel hloubky –
není choulostivý
05 Regulace posuvu pomocí ručního kola –
přímá kontrola vrtání

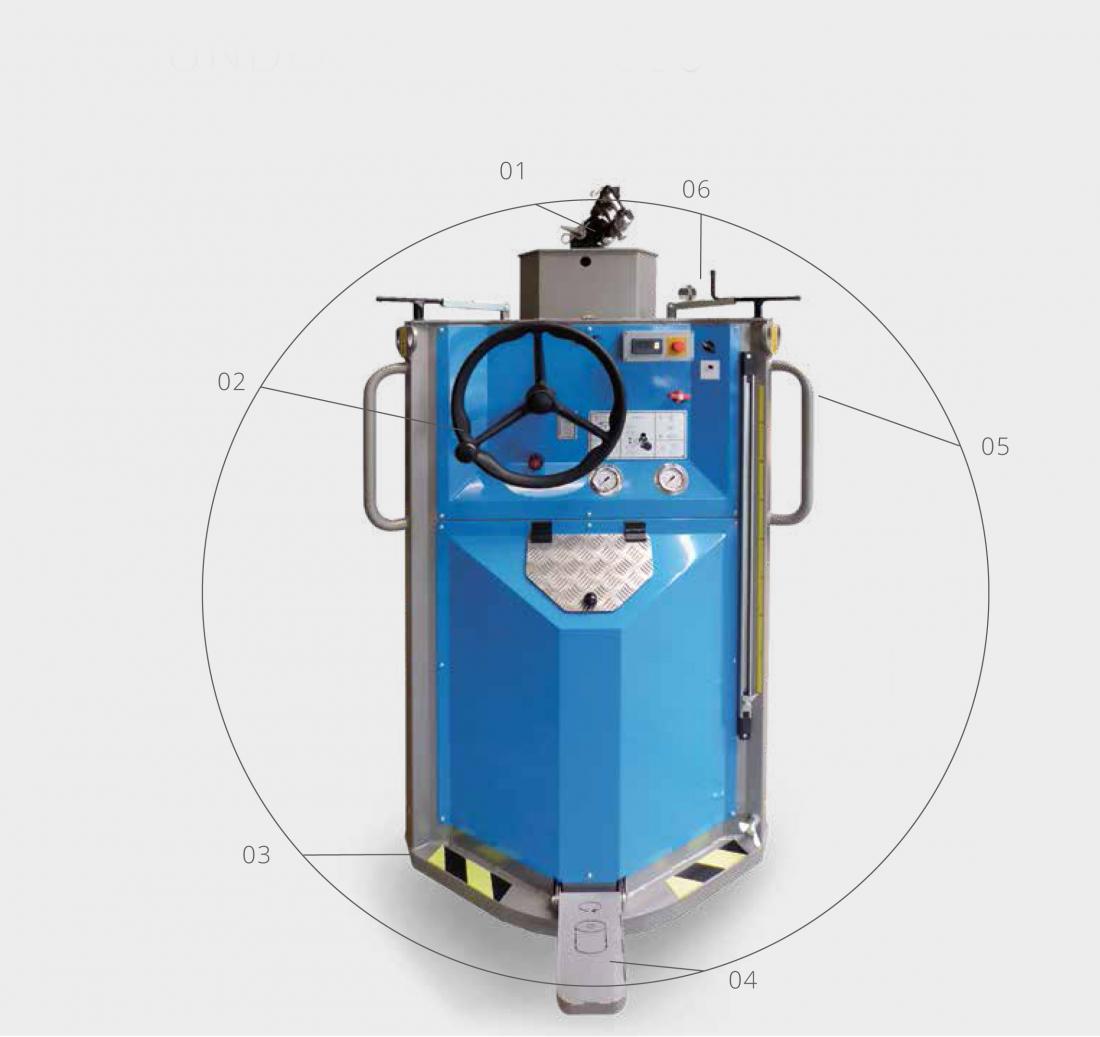

GRUNDOCORE 650/600 SILÁK

GRUNDOCORE 650/600 SILÁK

Krátká doba přípravy, snadný transport
Vrtací korunky na asfalt nebo beton, volitelně také se
smíšeným osazením
Je možné současné použití dvou vrtacích korunek
Posuv hloubky vrtání pomocí ručního kola – zvedání a
spouštění lze snadno kontrolovat
Přípojka pro centrální přívod chladicí vody
Výkonové charakteristiky
Max. průměr vrtací korunky: 650 mm
Max. hloubka vrtání: 600 mm
Max. rotace: 200 ot/min

01 Příruba pro připojení jeřábu pro flexibilní manipulaci
02 Manuální nastavení otáček – jednoduché ovládání
03 3 výškově nastavitelné opěrné patky (250 mm) –
jednoduché vyrovnání korunkového vrtacího stroje
04 Zapnutí/vypnutí rotace pomocí pedálu –
ergonomické, bezpečné ovládání
05 Mechanicky nastavitelný ukazatel hloubky –
není choulostivý
06 Regulace posuvu pomocí ručního kola –
přímá kontrola vrtání

Kromě vytvoření minimálního otvoru (keyhole) lze stroj
GRUNDODRE TSC 650/600 používat také pro další práce –
převážně u velkých hloubek řezu a tvrdých povrchů. Díky
dvojvřetenové převodovce lze současně pohánět dvě soustředné
vrtací korunky.
při optimálních parametrech řezání. V jednom pracovním
kroku se vyřízne jádro a vytvoří se menší středový otvor v
jádru. Pomocí tohoto středového otvoru lze rychle a jednoduše
vyjmout i silnější jádra.

VÝKONOVÉ CHARAKTERISTIKY

Použití vrtacích korunek s max. průměrem 650 mm
Velká hloubka řezu 600 mm
Vysoký max. točivý moment 560 Nm
Vrtací korunky na asfaltové a betonové povrchové
vrstvy
Volitelně lze obdržet rychloměnič pro jednoduchou a
bezpečnou výměnu vrtacích korunek

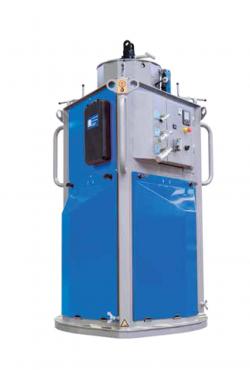

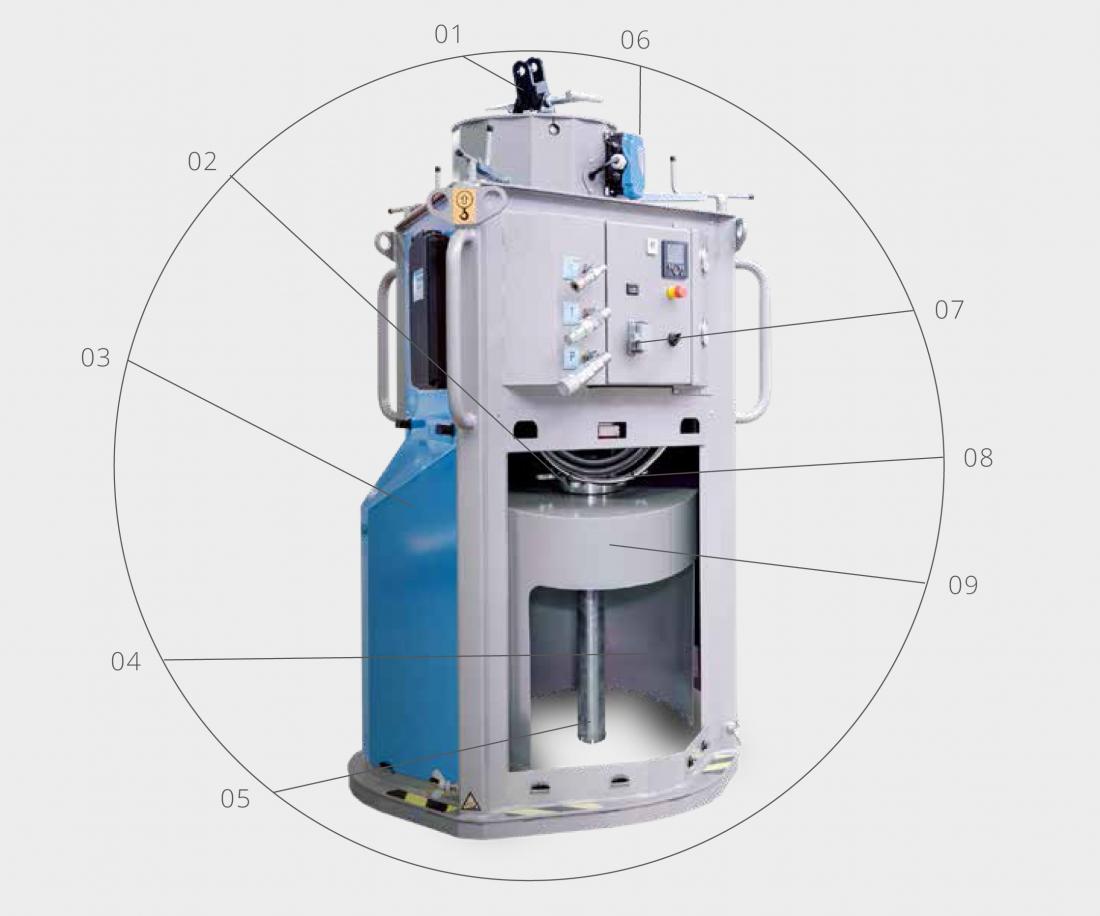

GRUNDOCORE TSC650/600 MNOHOSTRANNÝ STROJ

GRUNDOCORE TSC650/600 MNOHOSTRANNÝ STROJ

01 Nastavení otáček pomocí proporcionálního ventilu
Jednoduché přizpůsobení otáček
02 Rotační pohon se dvěma soustřednými hnacími
vřeteny
Optimální řezná rychlost pro vnitřní a vnější vrtací
korunku díky různým otáčkám
03 Snadno demontovatelné plechové obložení
Maximální bezpečnost práce díky bezpečnostnímu
vypnutí
04 Velká hloubka řezu až 600 mm
Je možné proříznutí silných vrstev vozovky
05 Integrované upnutí pro druhou (menší) vrtací
korunku
Optimální řezné rychlosti obou vrtacích korunek

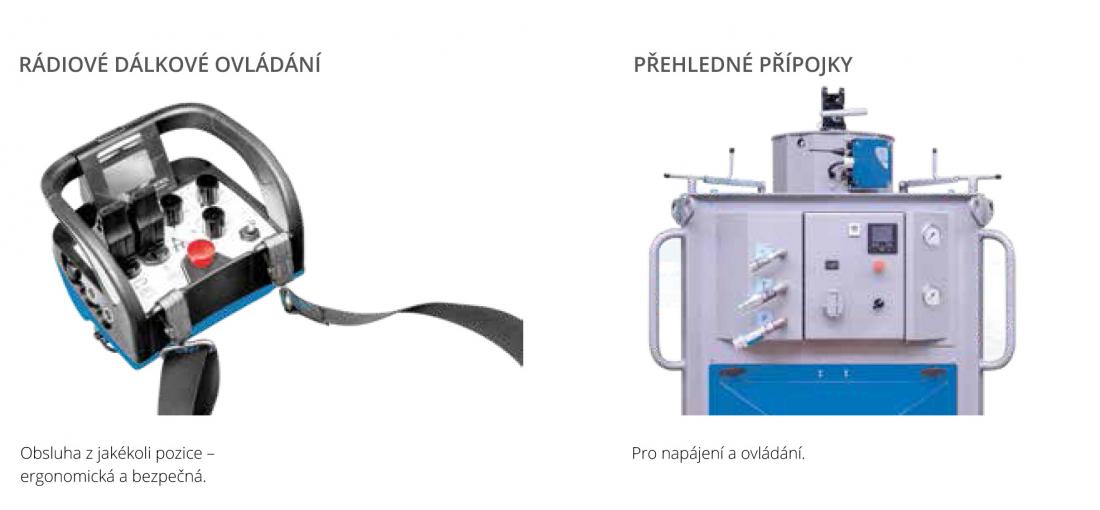

06 Rádiové dálkové ovládání
Řízení vrtání z optimální pozice, bez působení vibrací na
obsluhu
07 Výstupní signál
Pro ovládání externího výplachového čerpadla –
přizpůsobení objemu výplachu podle příslušného vrtání
08 Otočná průchodka bez opotřebení
Minimální náklady na údržbu
09 Plynulé nastavení otáček a posuvné síly
Dodržování optimálních parametrů vrtání

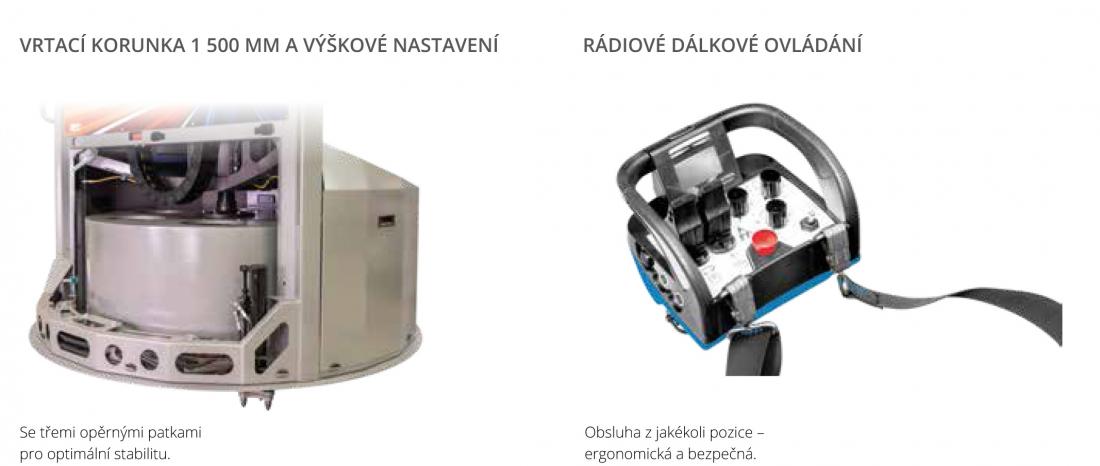

GRUNDOCORE 1500/650 VARIABILNÍ STROJ

GRUNDOCORE 1500/650 VARIABILNÍ STROJ

Korunkový vrtací stroj GRUNDOCORE 1500/650 doplňuje techniku vytváření minimálních otvorů (keyhole) o kruhové pochozí stavební jámy o průměru až 1 500 mm. Tato technika je velmi hospodárná a produktivní zejména v sektoru sanace kanalizace. GRUNDOCORE 1500/650 nabízí optimálně komfortní obsluhu a díky kompaktní rámové konstrukci se i přes velkou vrtací korunku snadno transportuje.

VÝKONOVÉ CHARAKTERISTIKY

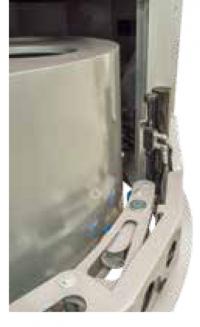

VEDENÍ VRTACÍ KORUNKY Pro přesné navrtávání a snížení vibrací.

Použití vrtacích korunek s max. průměrem 1 500 mm
Velká hloubka řezu 650 mm
Vysoký max. točivý moment 2 320 Nm
Vrtací korunky na asfaltové a betonové povrchové vrstvy
