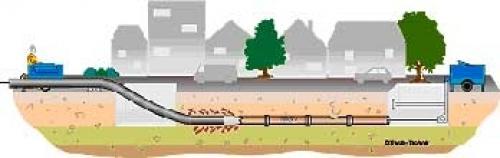

Dynamický Berstlining s Grundocrackem
![Při dynamickém Berstliningu je trhací hlava upevněna na navijáku a protahována starým potrubím](obr-dynamicky-berstlining-s-grundocrackem-40)
S dynamicky pracujícím
trhacím zařízením Grundocrack, který se skládá z tažného lana, pneumaticky poháněného beranícího zařízení a rozšiřující trhací hlavy, se trhá staré vodovodní, kanalizační a plynové potrubí, které je zatlačováno do okolní zeminy. Přitom se zvětšuje původní trubní kanál a zároveň se současně zatahuje nového potrubí nebo chráničky se stejným nebo zvětšeným DN. Zatahované potrubí je většinou z HD-PE, PP nebo PE-X, jako krátké nebo dlouhé. Při
dynamickém Berstliningu je trhací hlava upevněna na navijáku a protahována starým potrubím, které je trháno působením dynamické beranící energie. Tato technologie je výhodná v silně stlačitelných zeminách.

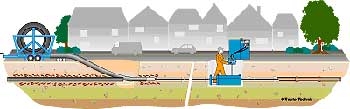

Statický Berstlining s Grundoburstem
![Statický Berstlining s Grundoburstem](obr-staticky-berstlining-s-grundoburstem-41)
Při
statické Berstlining-metodě s Grundoburstem se z rámu zasouvá lehce spojitelné soutyčí (jenom zakleslé - ne sešroubované) skrz staré potrubí. Při zpětném tažení soutyčí se staré potrubí trhá trhací hlavou a potrubí z oceli a litiny se rozřezává řezacími rotačními dláty a přitom se zatahuje nové potrubí o stejném nebo větším průměru. Berstlining je možné provádět do DN 1000 a délky 300 m. S odpovídajícím
Grundoburst vybavením je možné provádět trubní relining do DN 2000 a délky 1000 m.

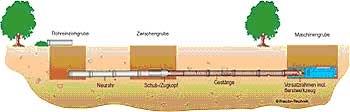

Bezvýkopová výměna potrubí pomocí tlačně-vytahovací metody
![Bezvýkopová výměna potrubí pomocí tlačně-vytahovací metody](obr-bezvykopova-vymena-potrubi-pomoci-tlacne-vytahovaci-metody-42)
S Grundoburst- rámem a s odpovídajícím příslušenstvím se může staré potrubí vytlačit/vytáhnout ze zeminy do šachty, kde se potrubí narazí na trhací trn, který potrubí roztrhá. S vytahováním starého potrubí se současně zatahuje nové potrubí.

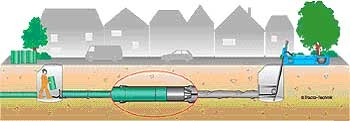

Krátko- a dlouhotrubní obnova TIP-metodou (Tight in Pipe - natěsno v potrubí
![Krátko- a dlouhotrubní obnova TIP-metodou (Tight in Pipe - natěsno v potrubí](obr-kratko-a-dlouhotrubni-obnova-tip-metodou-tight-in-pipe-natesno-v-potrubi-43)
Při technologii TIP se krátké nebo dlouhé potrubí zatahuje do stávajícího potrubí od šachty k šachtě - těsně přiléhajíc na stěnu starého potrubí - s nepatrným příčným zmenšením průřezu. Také
napojení domovních přípojek se provádí
bezvýkopově.

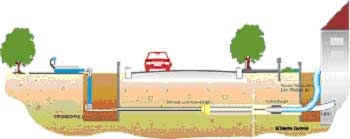

Obnova potrubí - výměnnou metodou Grundopull
![Obnova potrubí - výměnnou metodou Grundopull](obr-obnova-potrubi-vymennou-metodou-grundopull-44)
Pro
podzemní výměnu olověného potrubí, nebo také potrubí z umělé hmoty u
domovních přípojek, byl vyvinut Berlínskými vodárnami ve spolupráci s firmou Tracto-Technik postup
Grundopull. Na tažném laně je připevněna řezací a rozšiřovací hlava, která rozřezává staré potrubí a současně ho uvolňuje od okolní zeminy. Rozřezané potrubí z olova je vytaženo a nové potrubí (DN 20 - DN 50) je tažným lanem následně zataženo.
